— 吨袋包装机 —

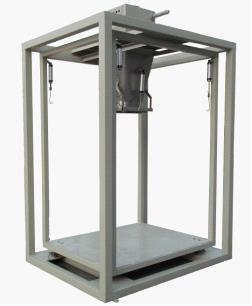

颗粒吨袋包装机

颗粒料吨包机介绍
一、设备特性
1、BLD-DB2吨式包装机是由高精度(0.02%)传感器及高分辨率控制仪表构成计量控制系统,精度高,稳定性能好。
2、加料机构采用变频器控制螺旋变速,定量控制加料,包装速度快。
3、包装范围宽,在200~2000kg范围内可调。可适用于大包装袋的包装。
4、参数设定,称量标定简单易懂,操作方便。
5、配有多种通讯接口,可与计算机联网作各种数据处理。
二、设备组成
1、螺旋加料器2、称重内架3、外架4、气动挂袋、压袋装置。5、振动台6、电器箱7、收尘装置
三、结构原理
1、变速加料机构:由可调速电动机、皮带传动、 螺旋轴、加料嘴组成,加料嘴边有吸尘口,可变速电动机由电气箱控制转速,通过螺旋将物料从料仓加入包装袋。
2、称重架:称重架与传感器连接,将物料的重量信号传递给电器箱,由电器箱控制整台机器的运行。称重架上的升降气缸勾住包装袋角。
3.电气箱外部信号及传感器的信号传递给电气箱,电气箱通过编制过的程序,控制加料电机的启动、停止、转速、气缸的升降。
四、工作过程
将吨包装袋套在加料嘴上,将包装袋四角挂在气缸上,按动“允加”按钮,这时压袋气缸开始工作并压住袋口,气缸将包装袋四角撑开,控制器将包装袋重量自动去除,螺旋转动迅速将物料灌入袋中,振动台开始振动将物料振实,随袋中空气一起溢出的粉尘通过吸尘器由除尘器吸走,待加料快到设定值时,螺旋转速减速慢加,振动停止,到设定值时,加料停止,误差<0.3%,这时压袋气缸松开袋口,气缸将包装袋四角松开,铲车将包装袋送出。
注:以上工作过程为自动加料工作过程,工作过程也可改为手动加料过程,只须将按钮“自动/手动”按钮置于手动档,按下“压袋(提升)”钮,则将袋口压紧,按“手动快加”钮则进行快速加料,待快到设定值时按下“手动慢加”钮则进行缓慢加料,待到设定值时按下“停止”钮,则加料过程结束。
五、主要功能及技术参数
型号 包装
形式
    加料
    范围
包装
 速度
包装
精度
气源 电源 总功率 真空
吸尘
外形尺寸
LLD-DB2吨包机  吨袋  500-2500KG 2-3袋/分钟  0.1-  0.3%  0.4-0.6Mpa  AC380V  5.5KW    1600×1600×2800
